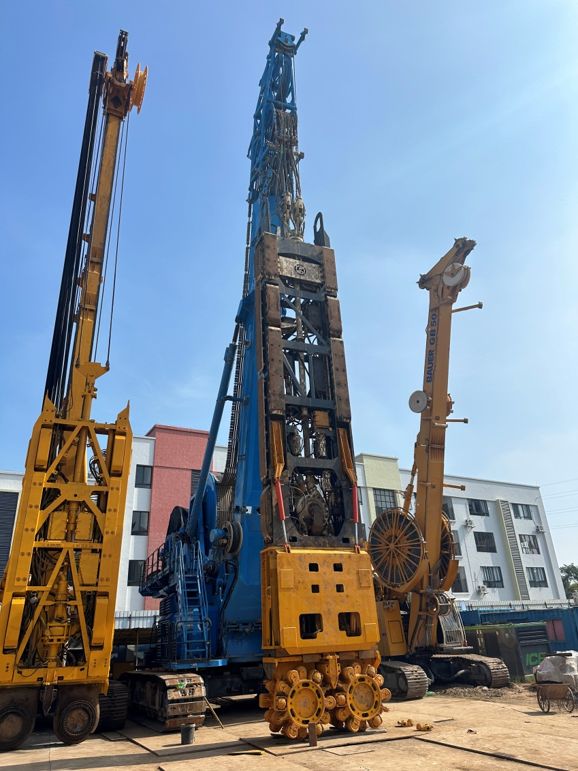

Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine
  • Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine
  • Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine
Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine

Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine

Plaats van herkomst China
Merknaam APIE
Modelnummer Sc-Reeks
Productdetails
Productnaam:
Schachtmaaier
Geïnstalleerde stroom:
571 kW
Snijdmoment:
100 kNm
Maximale diepte:
55 m
Maximaal transportgewicht:
29.6 m
Hoogte van de mainframe:
Voor de toepassing van deze verordening geldt de volgende bepalingen:
Model van de meshouder:
SH30/40
Markeren:

Multifunktioneel graafmachine

,

Diafragmawandgreep-graafmachine

,

Diafragmawandgreep Trenching Machine

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 eenheid
Prijs
US$ 400000-550000 Unit
Verpakking Details
Naaktpakking
Levertijd
30 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen
10 eenheden per maand
Productomschrijving



Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine 0



Voordelen van Sferische Hob in Hydromill Snijden

  1. Kosteneffectieve Constructie: De implementatie van sferische hobs verlaagt de kosten die gepaard gaan met hydromill snijden in hard gesteente aanzienlijk, wat leidt tot snellere projecttijdlijnen.

  2. Gestroomlijnd Proces: Er is geen vereiste voor het vooruit snijden van gaten, wat de benodigde constructieapparatuur en -processen vereenvoudigt.

  3. Langdurige Werking: Het hob-tand hydromill wiel maakt continue werking tot 100 uur mogelijk, waardoor de frequentie van hydromill lifts afneemt en de constructietijdlijn effectief wordt verlengd, terwijl de arbeidsbehoefte wordt verminderd.

  4. Verminderde Onderhoudsbehoefte: De hydromill module werkt soepel met minimale belasting van de versnellingsbak, wat zowel de onderhoudstijd als de kosten vermindert.

  5. Minimale Impact op de Grond: Deze technologie veroorzaakt weinig verstoring van de grond, waardoor het ideaal is voor projecten in de buurt van bestaande structuren.

  6. Verbeterde Snijafbuiging: Het ontwerp verbetert de afbuigingsmogelijkheden tijdens hydromill snijden in uitdagende rotsformaties.

  7. Hoge Precisie: De verticale uitlijning van sleuven kan worden gehandhaafd met een nauwkeurigheid tot 1‰, wat resultaten van hoge kwaliteit garandeert.

  8. Brandstofefficiëntie: Het systeem behaalt meer dan 20% brandstofbesparing (gemiddeld 73L/u met een CAT C18 motor), waardoor het energie-efficiënter en milieuvriendelijker is.

Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine 1



Overzicht van Snijwielen: Versnellingsbak en Sferische Hob

Voor optimale prestaties moet een sferische hob voldoende neerwaartse kracht genereren, waarbij elke hob minimaal 5 ton vereist. Beschouw een wiel met een dikte van 1200 mm, het heeft in totaal 54 hobs. Doorgaans zijn ongeveer een derde hiervan - ongeveer 18 hobs - actief betrokken bij het breken van rotsen, wat een totale druk van minimaal 90 ton vereist. Elke versnellingsbak moet daarom 45 ton druk ondersteunen, wat de noodzaak van robuuste radiale draagkracht benadrukt.

De hob functioneert als een rollende rotsbreker, wat betekent dat deze geen hoog koppel vereist. Om veiligheidsredenen is de versnellingsbak ontworpen met een koppelwaarde van 150 kNm. Het uitgangseinde heeft een taps toelopend zeshoekig ontwerp, wat een snelle installatie en verwijdering van het snijwiel vergemakkelijkt.

De sferische hob maakt gebruik van twee primaire soorten vaste snijgereedschappen: zij-hydromills en hoofdsnij-hydromills. Elke trajectlijn omvat drie zij-hydromills en twee hoofdsnij-hydromills. Bovendien bevat het ontwerp een kleptand in een rolstructuur, die zowel eenvoudig als effectief is. Dit innovatieve ontwerp biedt superieure krachtweerstand in vergelijking met traditionele machines, waarbij de zwaardere kleptandstructuur vaak leidt tot snelle slijtage van de slijtblokken en geleideringen.



Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine 2





Moduleparameter met SC-135



Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine 3

Parameter Specificatie
Totaal gewicht hydromill module 47–60ton
Wanddikte 1000–2000mm
Maximaal koppel van de versnellingsbak 180KNm
Uitgangssnelheid versnellingsbak 0–20rpm
Maximale perskracht 60 ton
Maximale gronddruk 120 ton



Moduleparameters met XCMG 120



Multifunktioneel graafmachine Diafragma Wand Grijp Graafmachine 4



Parameter Specificatie
Totaal gewicht hydromill module 47–60ton
Wanddikte 1000–2000mm
Maximaal koppel van de versnellingsbak 180KNm
Uitgangssnelheid versnellingsbak 0–20rpm
Maximale perskracht 60 ton
Maximale gronddruk 120 ton





Markeringen:

Sferische tandwielhobbers hydromill,

Tandwielkast hydromill snijmachine,

Constructie hydromill snijmachine
